Vacuümvormen, ook wel thermovormen genoemd, is een proces om in vlakke materialen driedimensionale vormen te maken. De vacuümvormer verwarmt thermoplastisch materiaal wat vervolgens een nieuwe vorm aanneemt doordat het plaatmateriaal onder zuigkracht rondom de positieve vorm wordt getrokken. Met deze techniek kan men negatieve mallen maken maar ook verpakkingsmaterialen worden zo gemaakt. Het materiaal moet een luchtdichte thermoplastische kunststof zijn. Bijvoorbeeld polystyreen, PET of PMMA.

CR CLARKE 1820 #

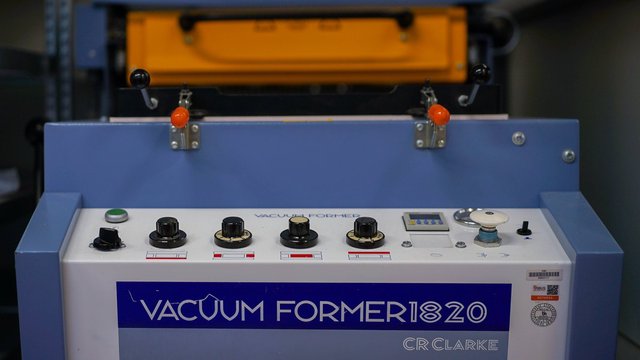

Wij maken hoofdzakelijk gebruik van een CR Clarke 1820 vacuümvormer. De maximale objectgrootte die hiermee gevormd kan worden is erg afhankelijk van de vorm. We beschikken over meerdere ramen, zodat ook kleinere objecten kostenefficiënter gevormd kunnen worden.

Het formaat van de ramen is:

• Klein: 23 x 20 cm
• Middel: 43 x 22 cm
• Groot: 48 x 43 cm

Formech 1500 #

In overleg kan ook gebruik gemaakt worden van de groot formaat vacuümvormer van de HAN (WTB). Deze industriële machine kan platen vormen tot 1500x1000mm. In het onderstaande filmpje kun je zien hoe dit werkt:

Mallen #

Zorg er altijd voor dat de mal ‘lossend’ is. Een lossende mal is cruciaal omdat zo het product gemakkelijk te kunnen verwijderen zonder het gevormde product of de mal te beschadigen. Effectief betekent dit dat je geen ‘undercuts’ kunt gebruiken in je model. Ervaren gebruikers kunnen in sommige gevallen gebruik maken van high density EVA schuim of oplosbaar materiaal om toch in beperkte mate niet lossende objecten te vormen. Verder is de minimale ‘draft angle’ 5 graden en is het gemakkelijker om objecten te vormen die langer/breder zijn dan dat ze hoog zijn. Kijk op de site van Mayku voor meer informatie.

Materialen #

Veelvoorkomende materialen voor de mallen zijn gips, mdf of geprint PET-G. Hou er altijd rekening mee dat het mallen materiaal hittebestendig en stijf is, zodat de mal niet inzakt tijdens het vormen. Een vacuümvormer neemt erg veel detail over. Het gevormde object is dus gebaat bij een zeer net afgewerkte mal.
