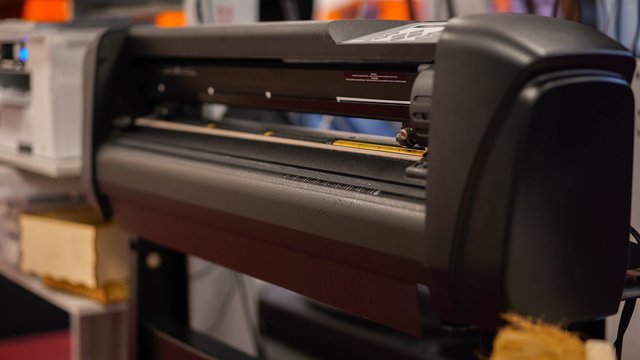

De snijplotter wordt gebruikt voor het uitsnijden van stickers uit folies die vervolgens op ramen, voertuigen of shirts geplakt kunnen worden. Zo kun je zelf raamteksten of T-shirts met eigen logo’s maken. Onze Snijplotter is van het merk en type SUMMA CUT D60R.

Materiaal #

De folies zitten op een rol van 50 meter. De breedte van de rol is 61 cm. Houd hiermee rekening in het ontwerp. We hebben speciale textielfolies en standaardfolies voor vloeren, ramen, muren en objecten in verschillende kleuren op voorraad. Standaard maken wij gebruik van Metamark M7 folie (link). In het Fablab hebben we hier een waaier van, zodat je alle leverbare kleuren in het assortiment van te voren kunt bekijken.

Materiaal inladen #

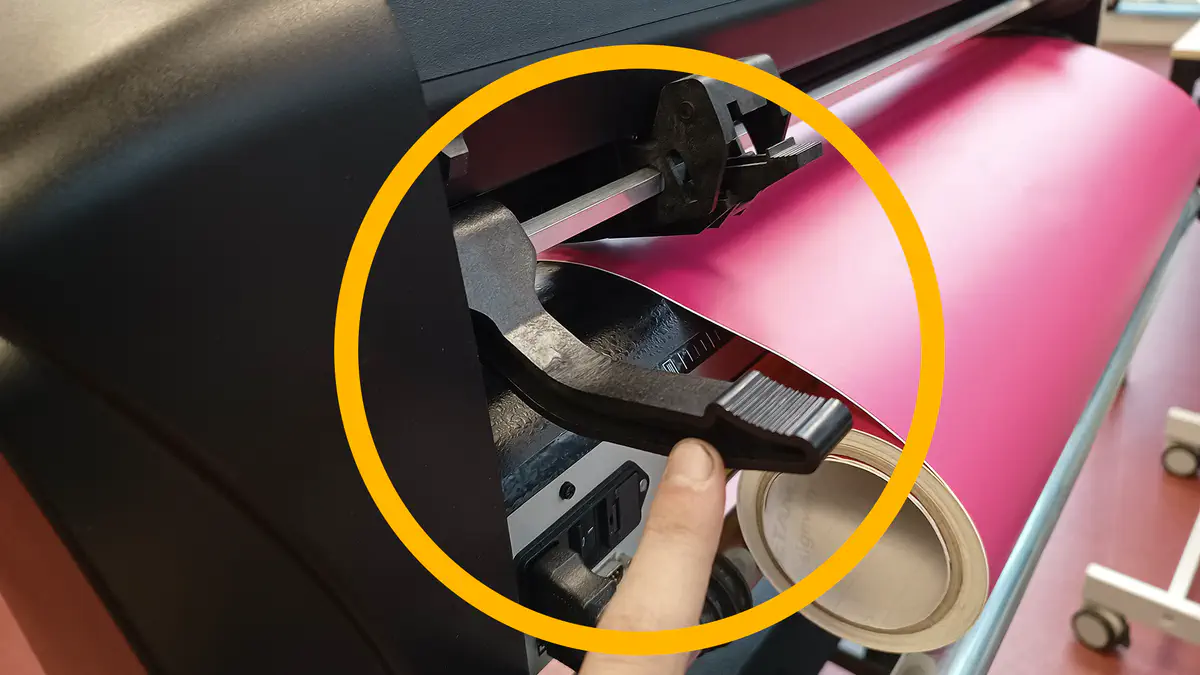

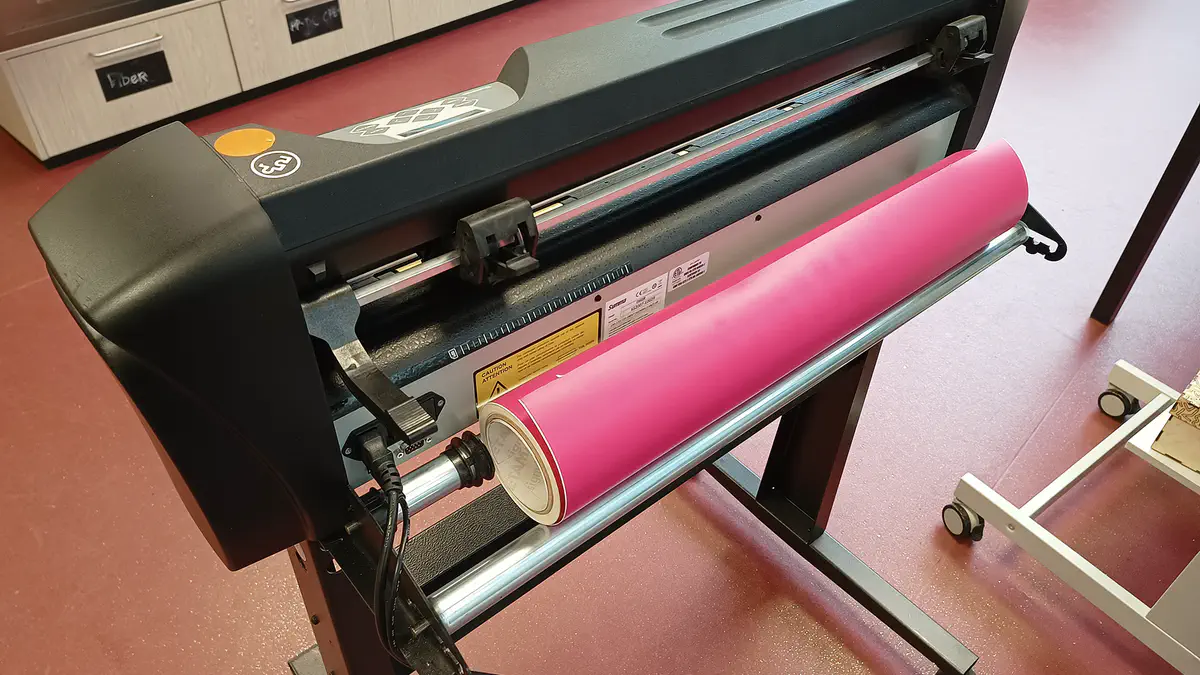

Leg de gewenste rol achterop de machine. Zet de machine in de laad-stand door de zwarte hendel rechtsachter omlaag (horizontaal) te zetten. Manoeuvreer de rol voorzichtig door de machine heen.

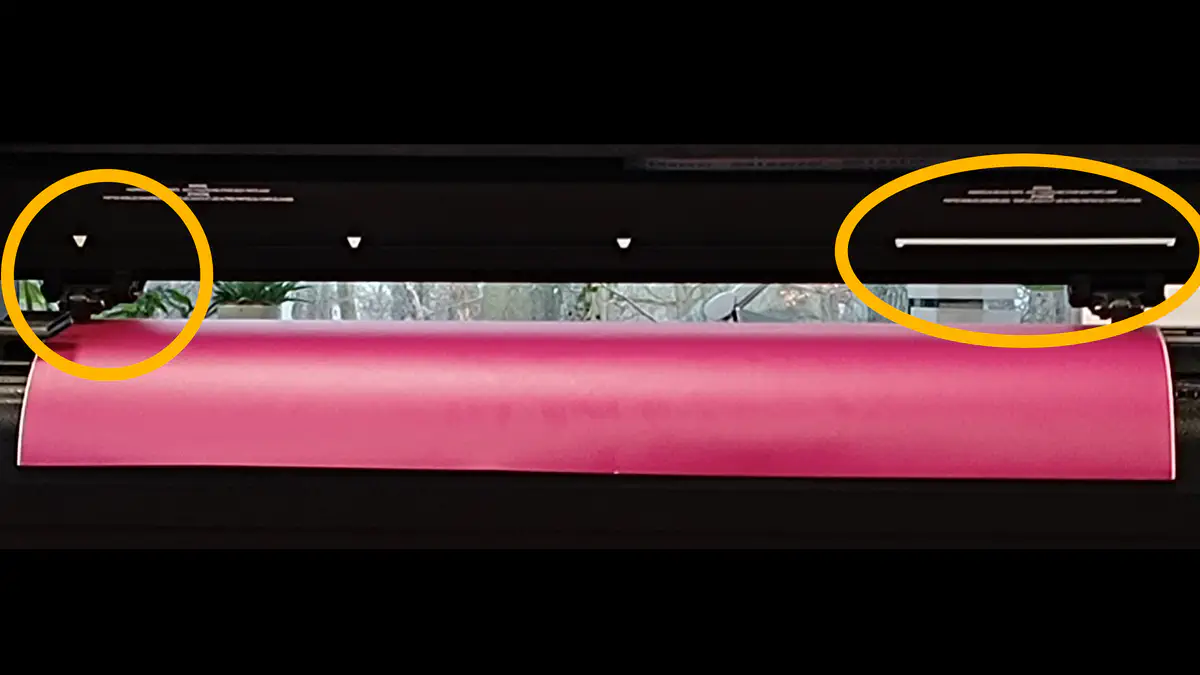

Ga aan de voorkant van de machine staan en zorg ervoor dat de wieltjes uitgelijnd zijn op de zijkanten van de folie. Je kunt de wieltjes met de hand verschuiven naar links of rechts. Het linker wieltje moet op een van de pijltjes uitgelijnd zijn. Het rechter wieltje kan vrij bewegen tussen het aangegeven gebied zoals aangeduid met de witte streep op de machine (op de foto de rechter gele cirkel).

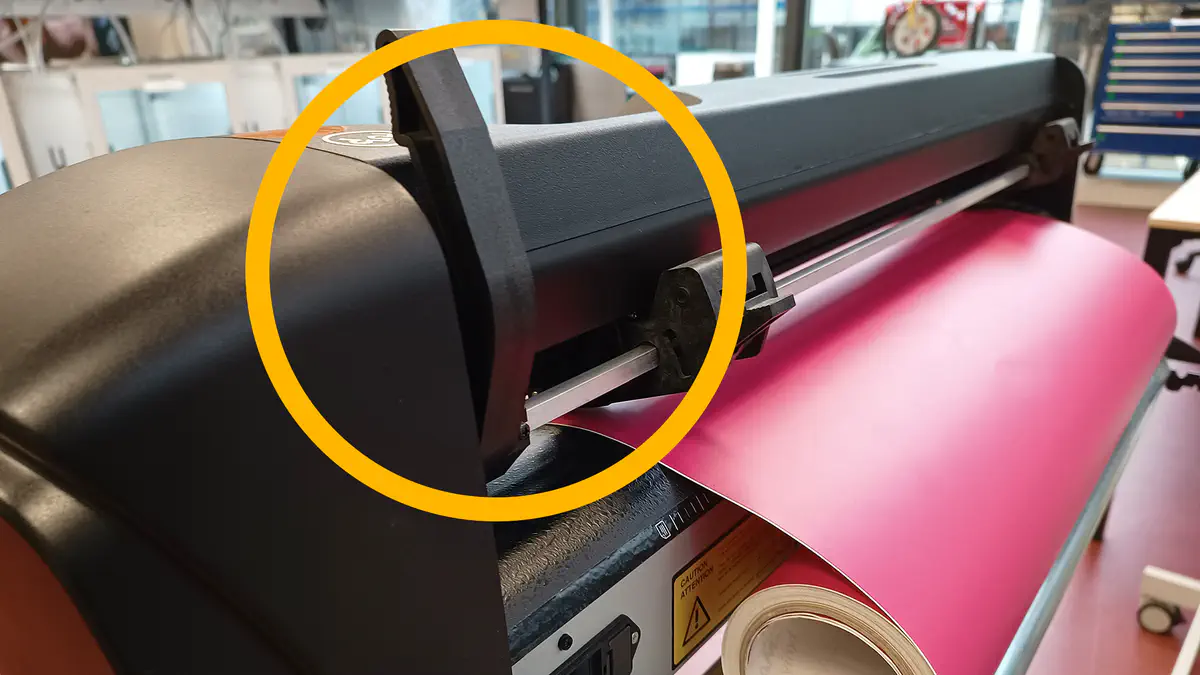

Zorg ervoor dat de folie recht is ingeladen zodat de rol niet scheef loopt en zet de rol vast door de hendel rechtsachter omhoog te bewegen.

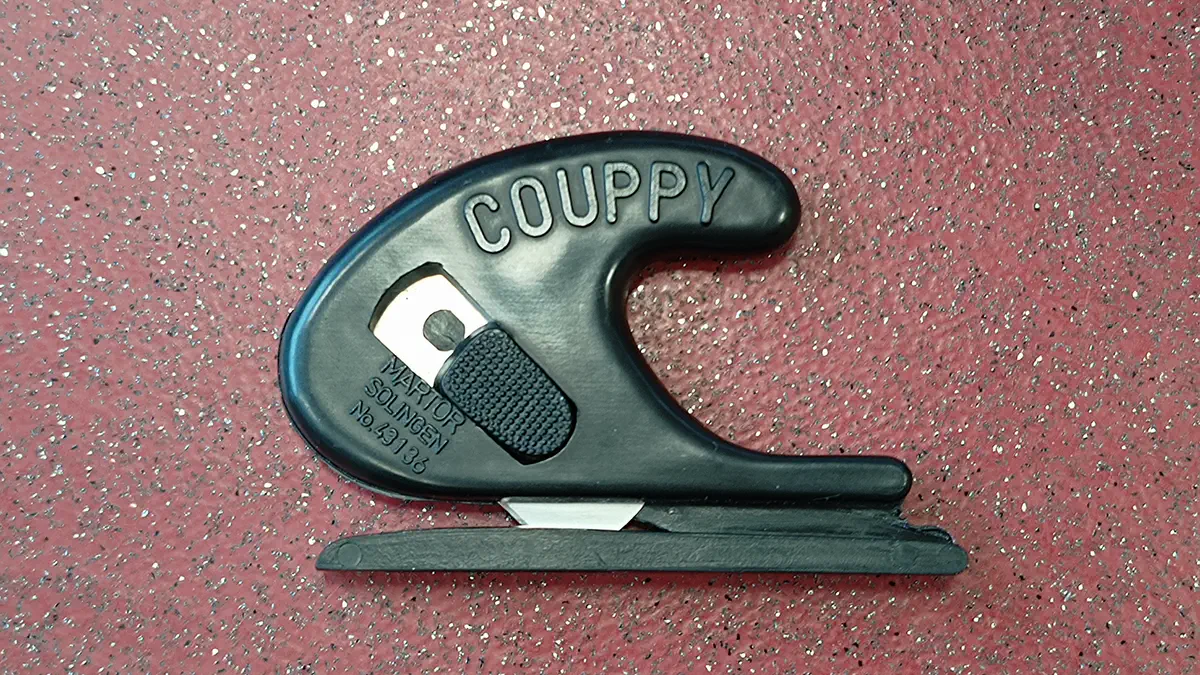

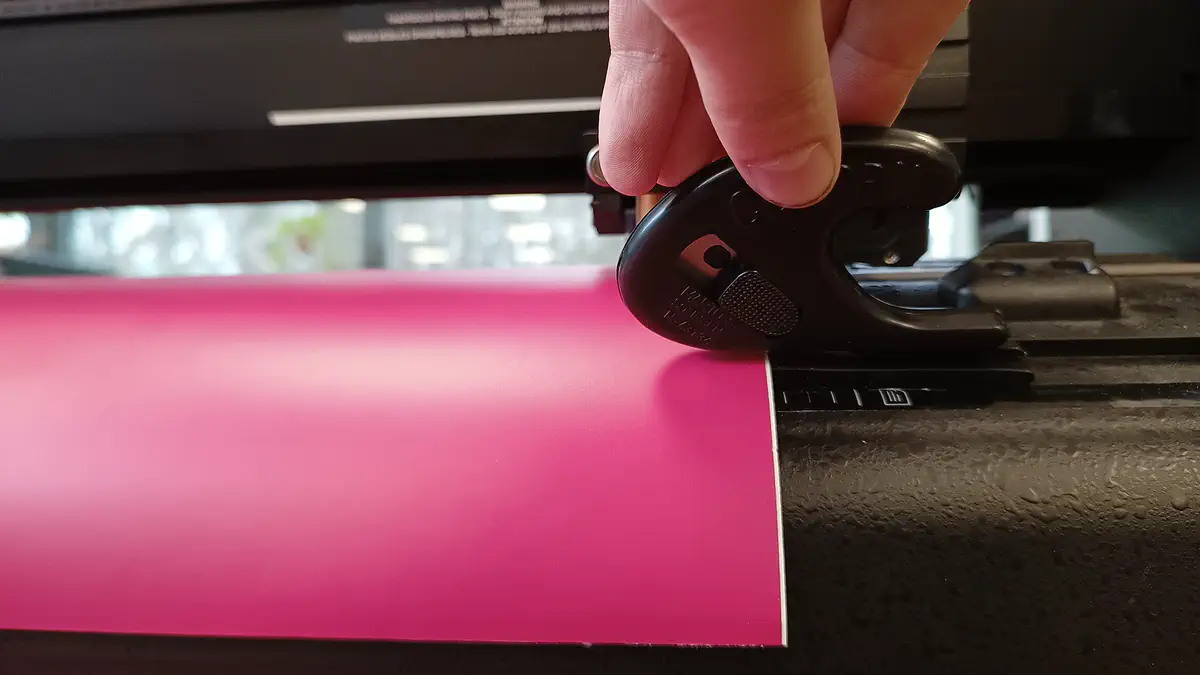

De machine begint nu met het materiaal opmeten. Dit duurt enkele secondes. ❗ Let goed op dat de rol niet scheef afrolt en de folie dubbelvouwt als dit wel gebeurt doe dan snel de zwarte hendel omlaag om terug te gaan naar de laad-stand en probeer het nog een keer maar nu de folie recht inladen❗. Start de snijplot job zoals uitgelegd onder het volgende kopje Bestanden versturen. Als de machine klaar is kun je met het zwarte mesje voorzichtig de rol afsnijden. Dit mesje ligt in de houten toolbox van de plotter. Hier vind je ook pulk gereedschap en rakels. Met de pijtjes toetsen 🔼 🔽 op de plotter kun je de rol naar boven of beneden verplaatsen om op een bepaalde plek de rol af te snijden. Het mesje past precies in de gleuf aan de voorkant van de machine en snijd het materiaal. Doe vervolgens de hendel weer omlaag verwijder de rol en berg de rol weer netjes op.

Bestanden versturen #

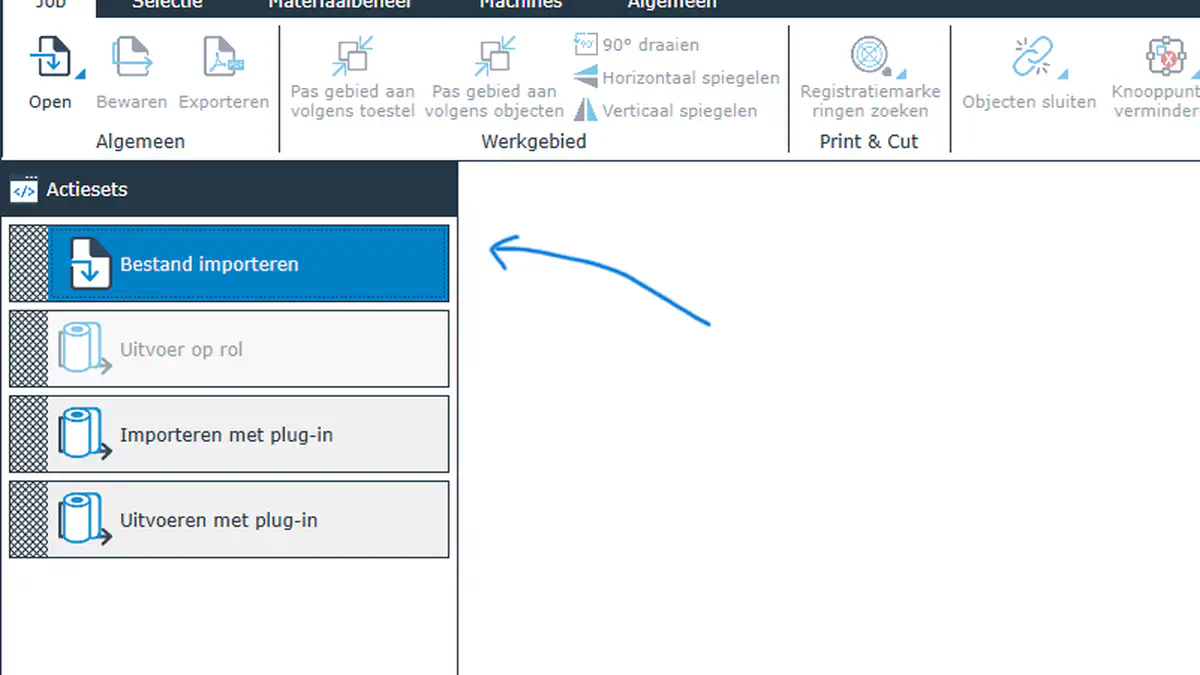

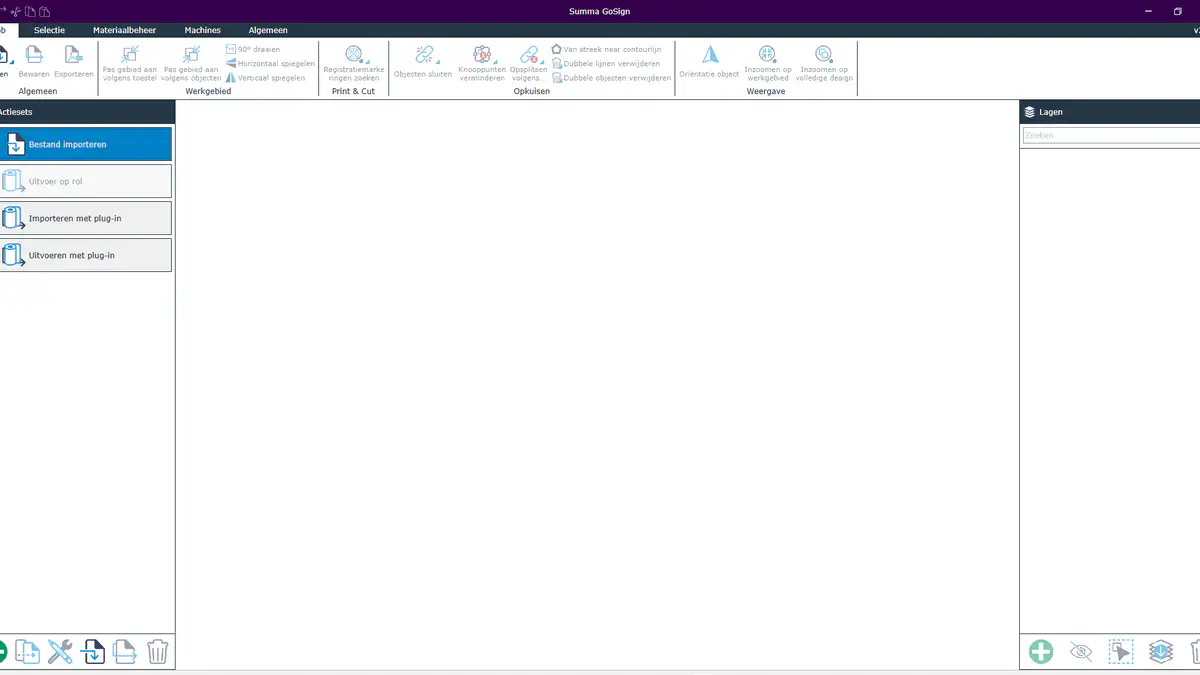

Zorg ervoor dat het ontwerp in vectoren is getekend. Bijvoorbeeld in Illustrator, Corel Draw of Inkscape. Sla het ontwerp vervolgens op als een .PDF-bestand. Open het programma Summa GoSign op de computer bij de snijplotter en klik op Bestand Importeren.

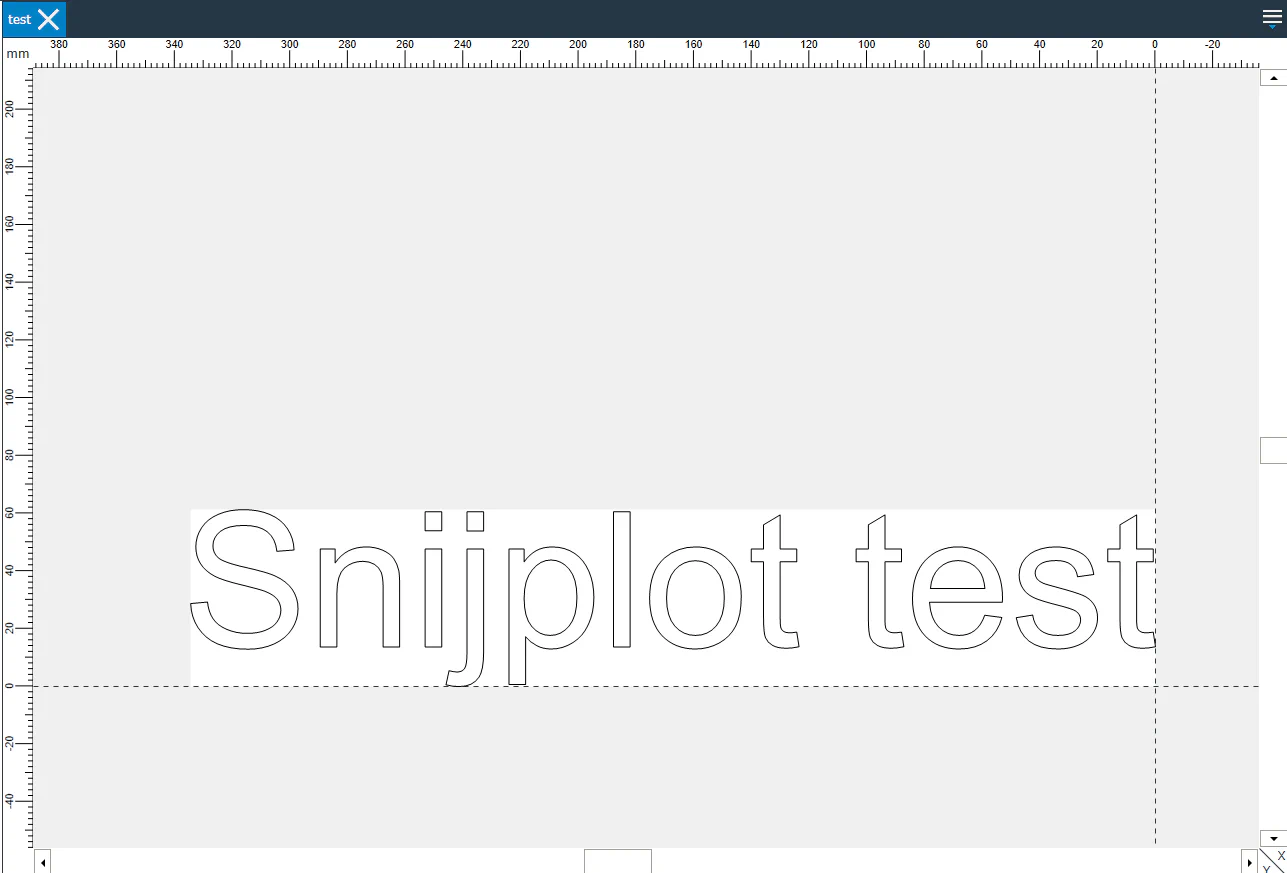

Het bestand opent in snijlijnen zonder vullingen. Check even of het formaat klopt dit kun je aflezen bij de liniaal en zorg dat het binnen de maximale maat van 580 mm breed past (de rol is 610 mm breed maar je hebt nog wat ruimte nodig voor de aandrijfwieltjes)

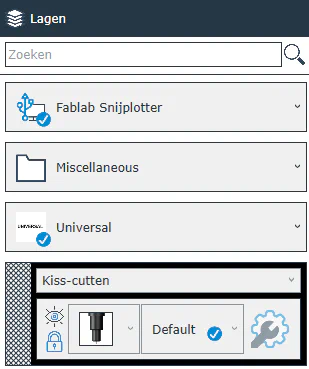

Aan de rechterkant van het scherm vind je de instellingen voor het snijden. Deze staan standaard goed ingesteld mocht dit niet het geval zijn zorg er dan voor dat je de onderstaande instellingen naloopt en deze instellingen gebruikt. Zowel voor vinylfolie voor stickers als voor textiel-vinyl! ❗ Pas niet de snijsnelheid aan❗ Deze hebben wij goed ingesteld op 400 mm/sec. Als je een ander materiaal wilt snijden dan doe je dit in overleg met het personeel van het Fablab.

Zorg ervoor dat het materiaal ingeladen is en de machine aanstaat voordat je het bestand opstuurt. Klik vervolgens op Uitvoer op rol om het bestand op te sturen naar de plotter 📨

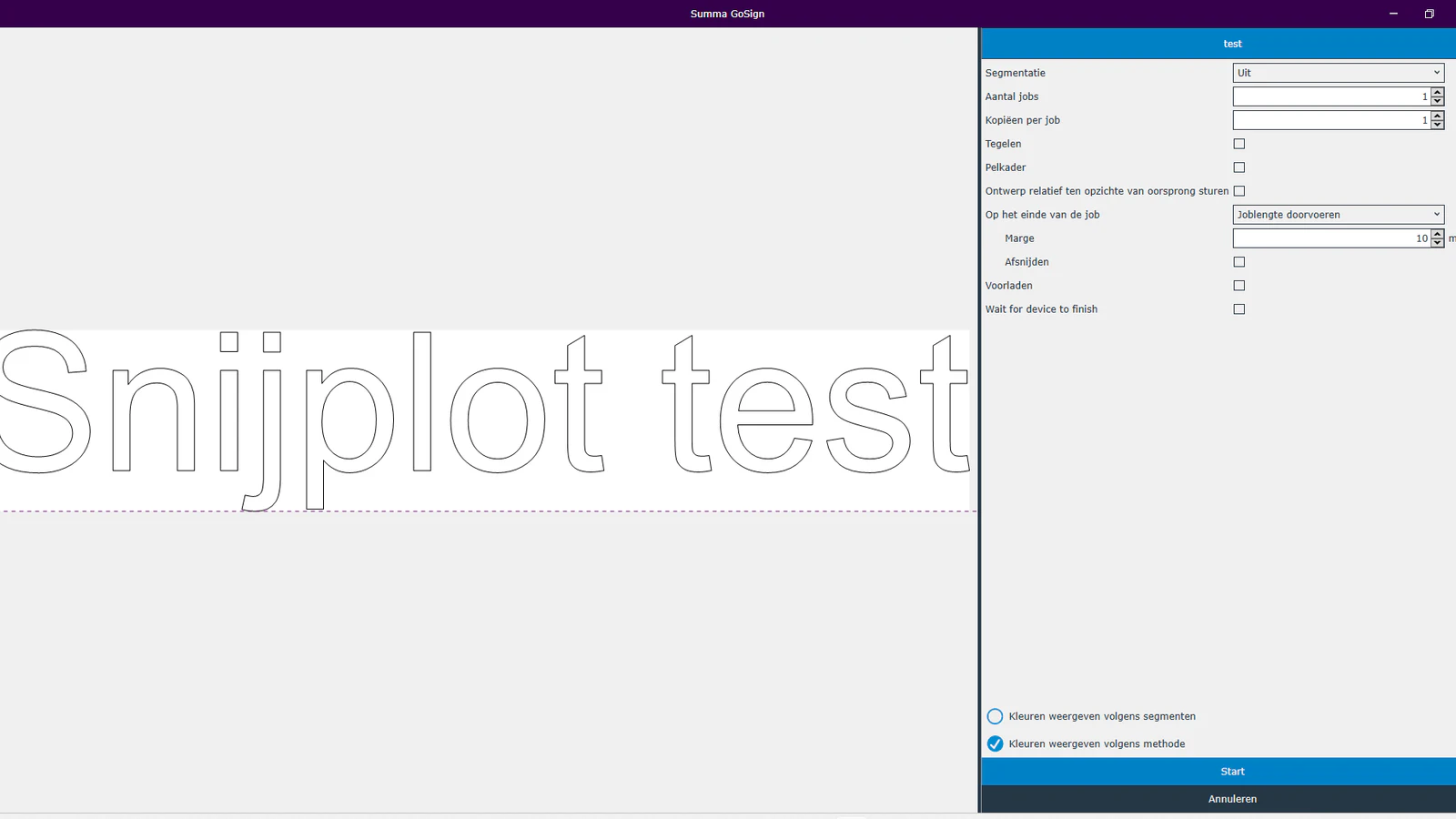

Het onderstaande menu opent nu en hier klik je op start om de machine te laten starten. Verder hoef je hier niks aan te passen. Je kunt eventueel nog in segmenten snijden door kleuren toe te voegen in je tekening, maar dit zal vrijwel nooit nodig zijn.

Stickers uitsnijden #

Het is ook mogelijk om full-colour stickers die geprint zijn met een reguliere printer uit te snijden op deze machine. Hiervoor moet je bij je stickers speciale markers meeprinten die onze snijplotter kan herkennen. Voor Adobe Illustrator (Mac OS / Windows), Coreldraw en Inkscape (Windows) is een gemakkelijke plugin beschikbaar die deze markers in je ontwerp plaatst. Je bestand moet natuurlijk ook vector lijnen bevatten, zodat de plotter weet welke vorm er uitgesneden moet worden. Je kunt de plugins downloaden van de Summa website of via de onderstaande knop.

Textiel bedrukken #

Met de snijplotter kun je ook speciale textiel folies uitsnijden om te bedrukken op textiel.
