Hieronder vind je de BRM en Epilog laserinstellingen voor diverse materialen. Let op: dit zijn enkel richtlijnen. Doe altijd een test bij twijfel of bij materialen met een andere dikte. Vraag hulp aan een medewerker voor materialen met onbekende settings. Vergeet ook niet de juiste laser te selecteren!

English: Below you can find the laser settings for our BRM and Epilog lasercutter. Note: these values are only recommendations. Always do a test first when in doubt or working with materials that have a different thickness. Ask an employee for help when working with materials that don’t have recommended settings yet. Also make sure to select the correct laser!

Materials #

Quick links to the material cards:

Wood #

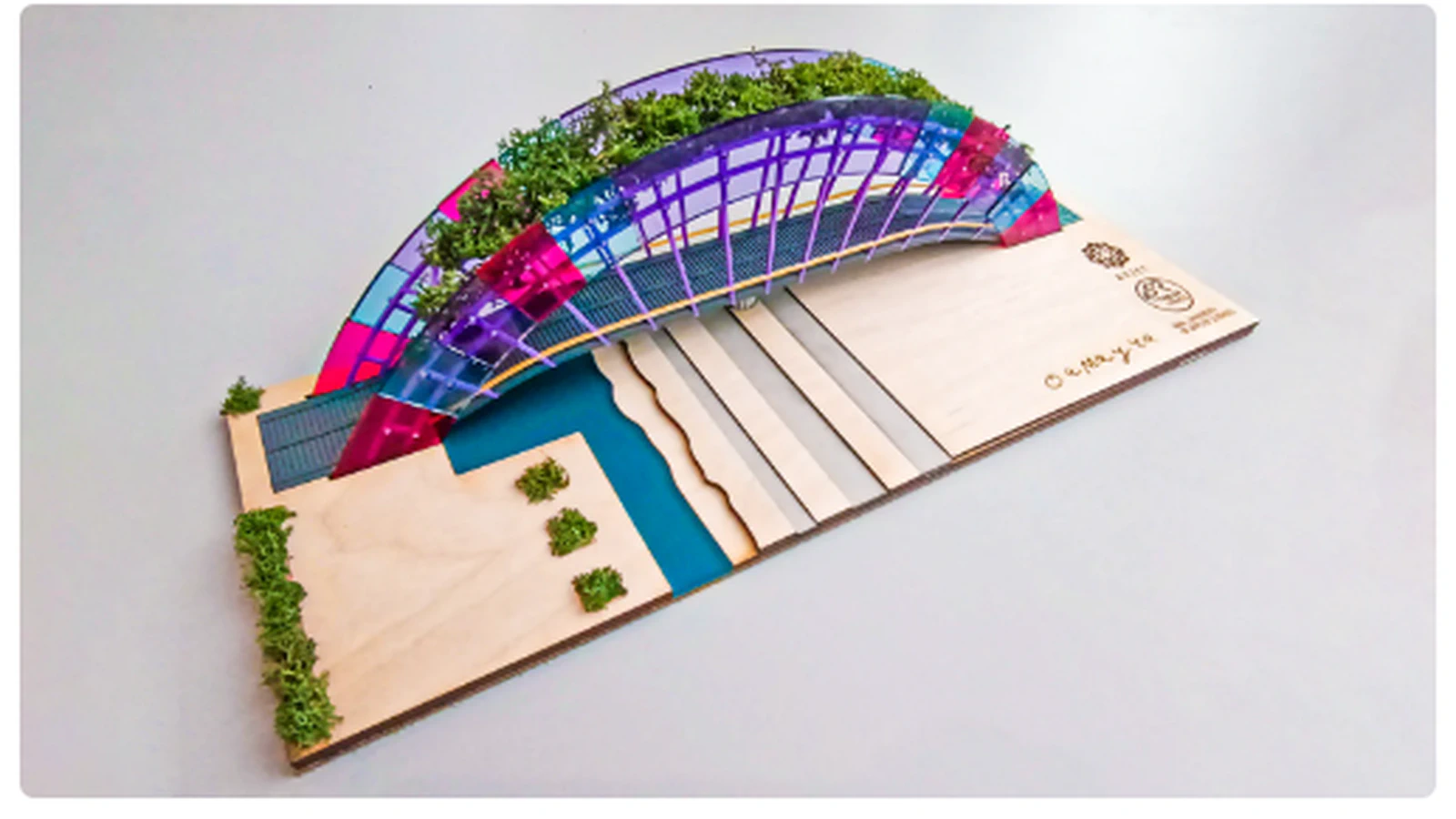

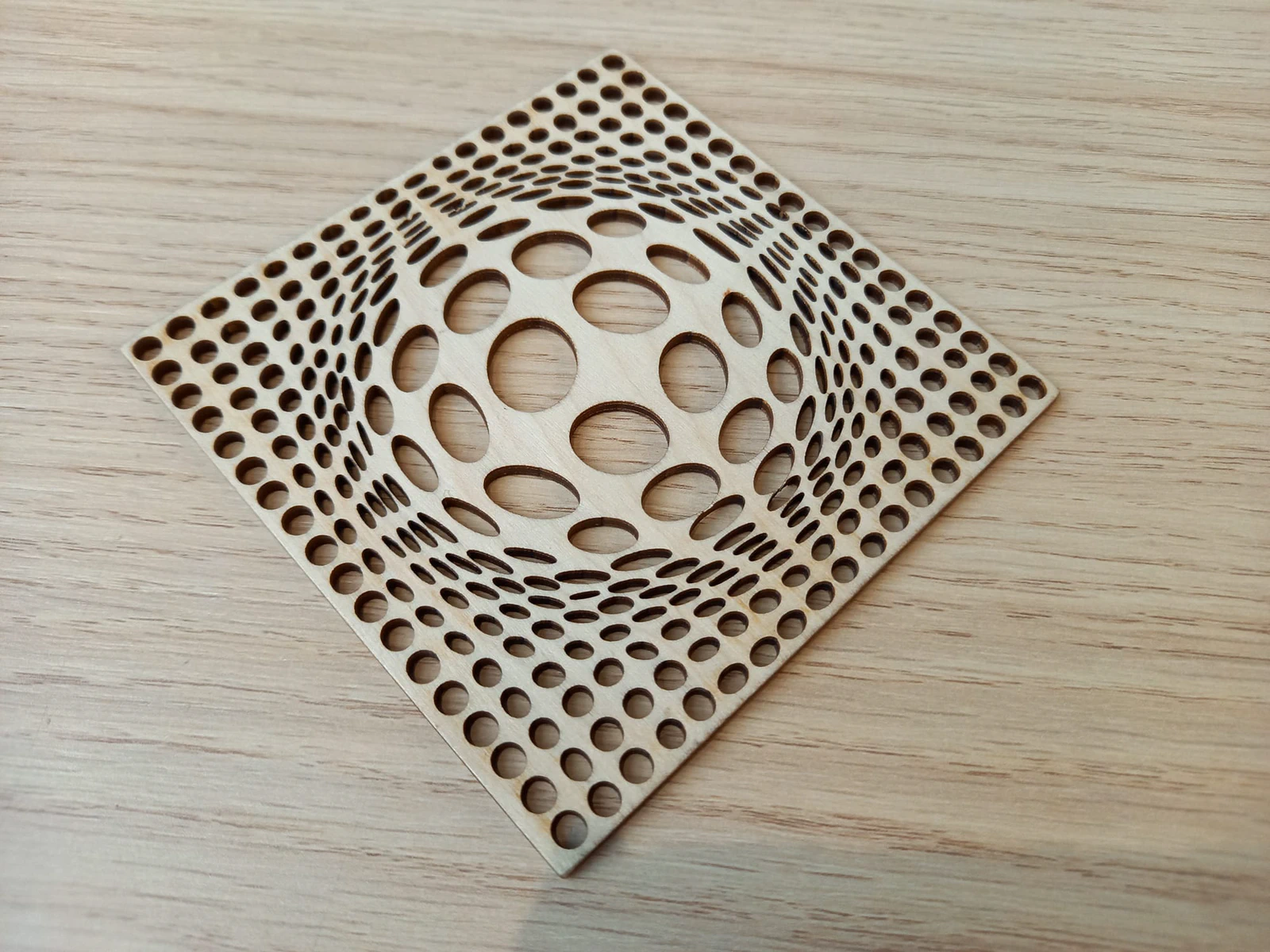

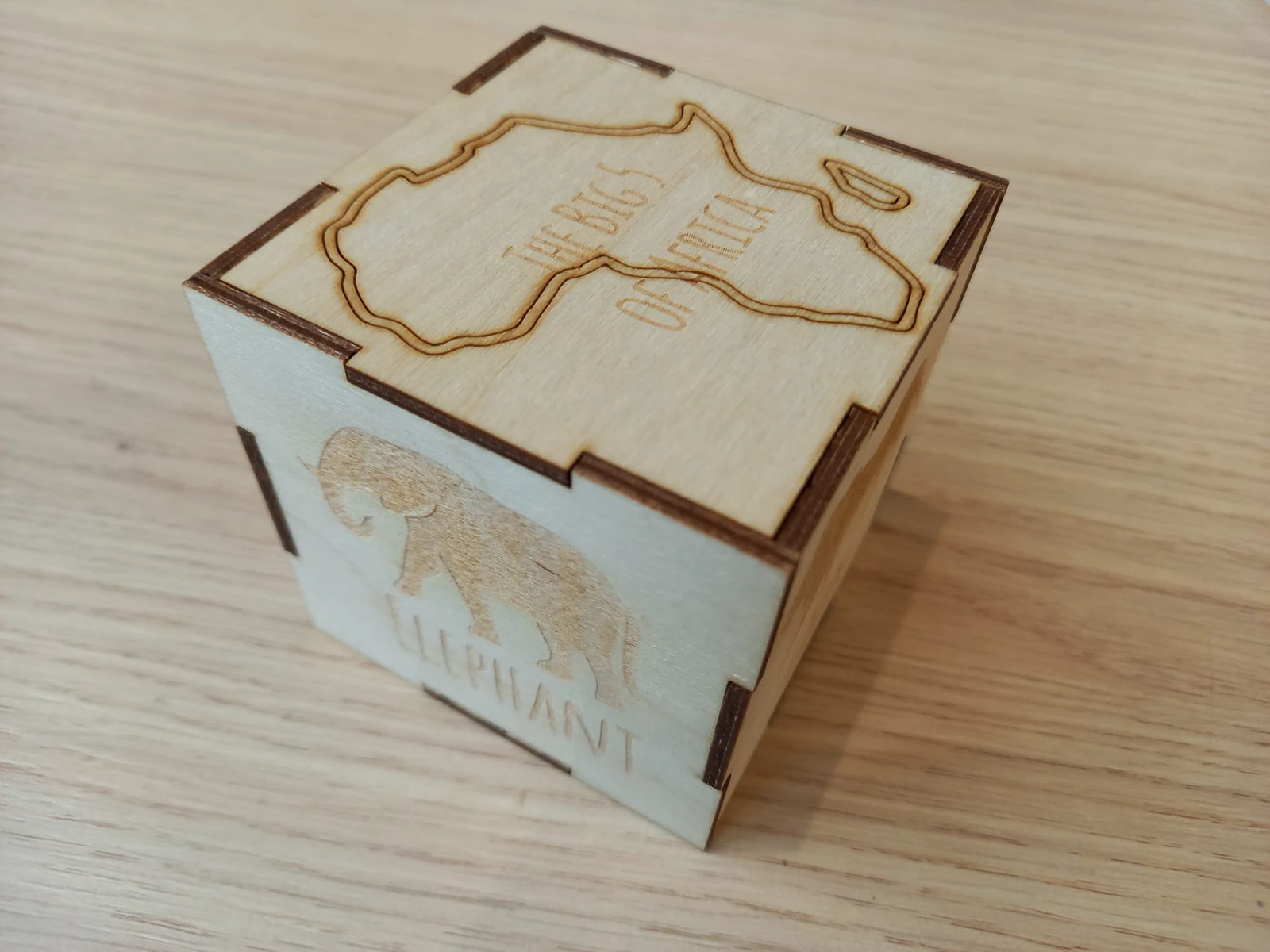

Birch Plywood

Show Settings

Recommended Source:	Fablab Arnhem (In stock)
Alternate Source:	Arnhemse Fijnhout handel
Material information:	Good quality birch plywood cuts well on the laser cutter and is one of our most common materials.
Laser:	CO2
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	20	50	Light	35	12	Light	350	15
6mm	14	70	Medium	30	12	Medium	350	20
9mm	6	80	Dark	25	12	Dark	350	25

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

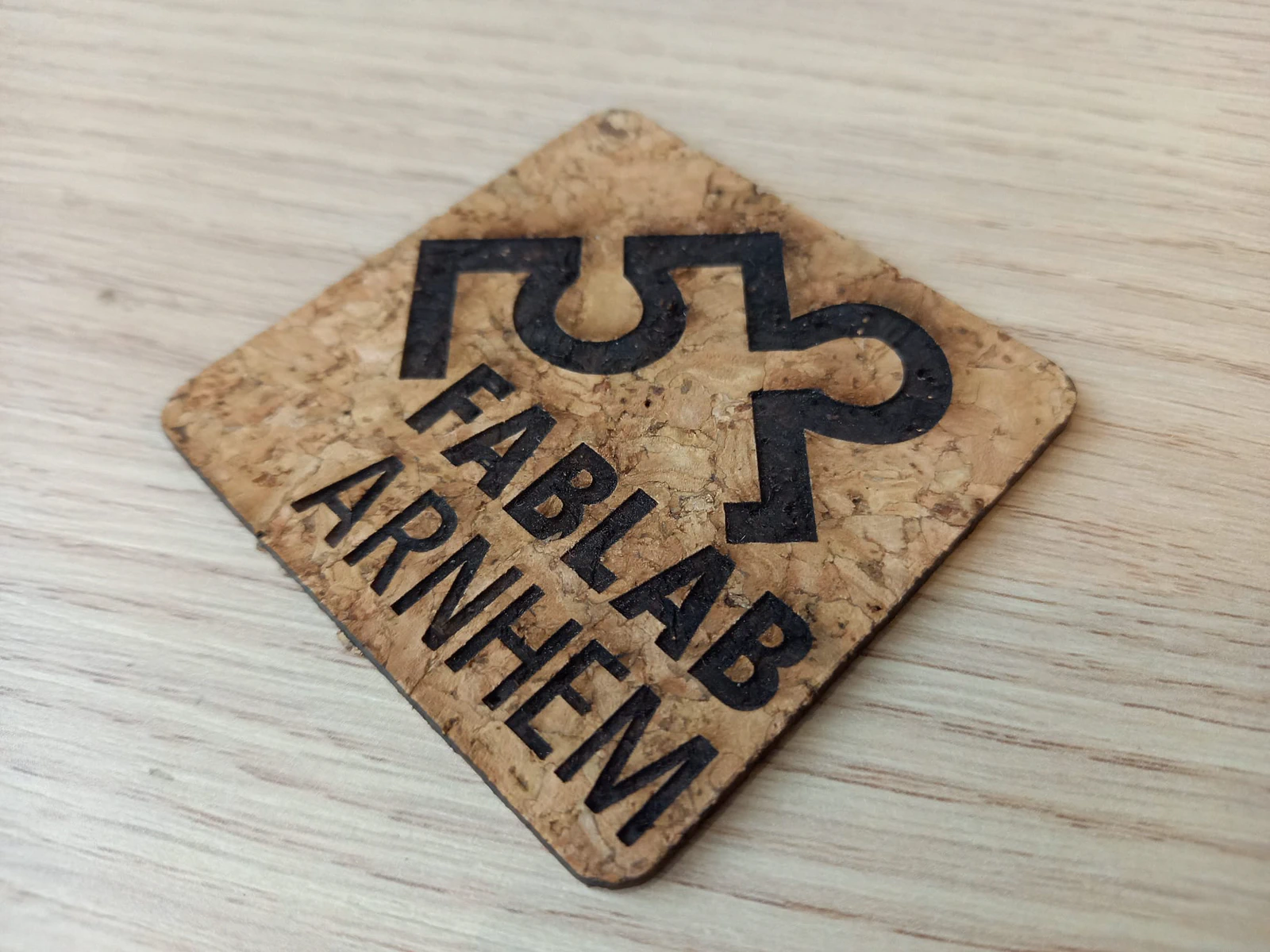

Cork

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	None available
Material information:	This card is not filled yet –> placeholder information only
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

Plastics #

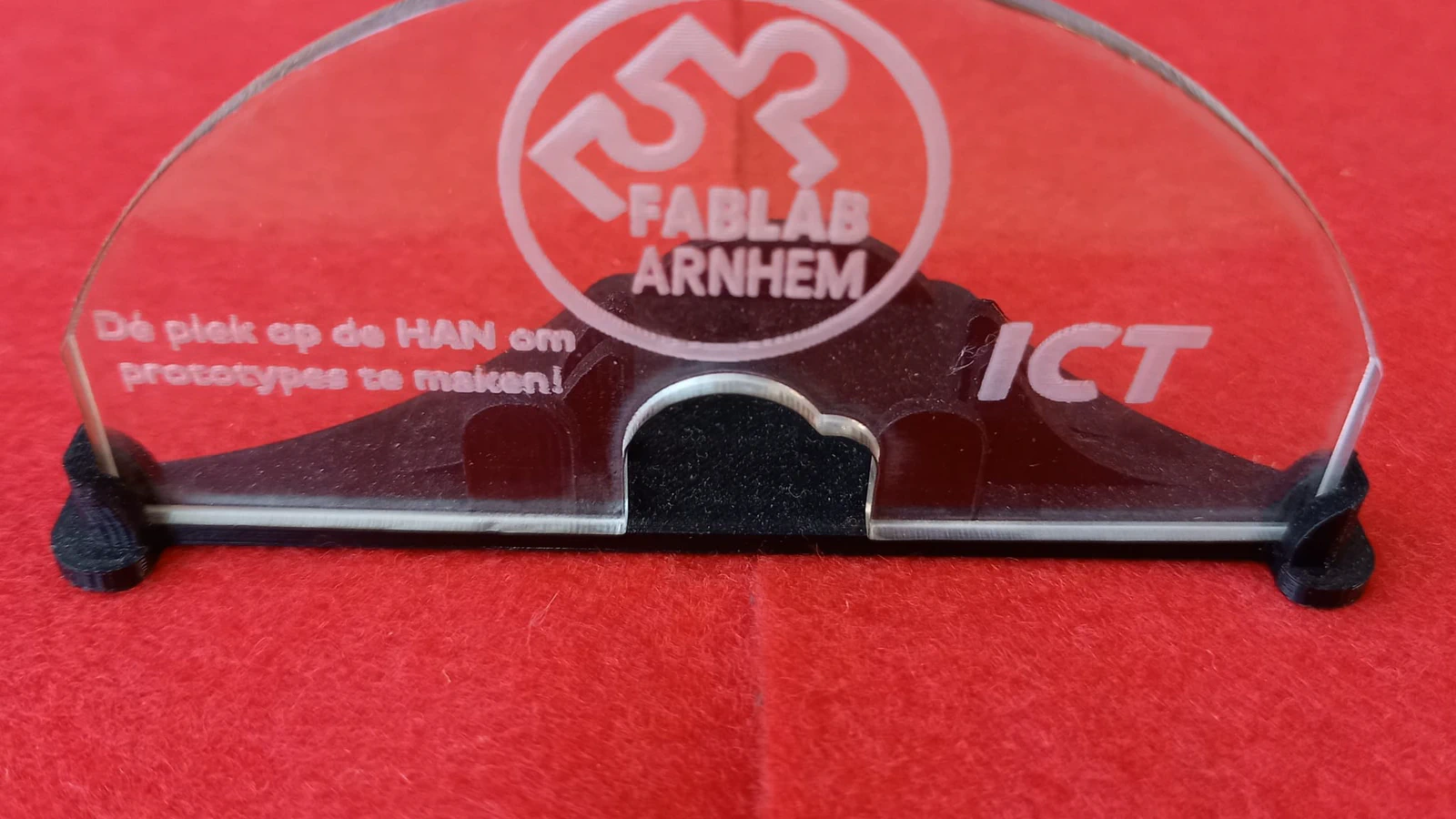

Acrylic (PMMA)

Show Settings

Recommended Source:	Fablab Arnhem (In stock)
Alternate Source:	Pyrasied, Kunststofshop & Flexinplex (Only cast acrylic)
Material information:	Acrylic is a popular material to cut and is one of the few plastics approved for laser cutting. If you mask the bottom (leave the protective film) of the material during cutting, you can get very clean cuts. Remove the protective material from the top when engraving. Material tends to stink so bagging immediately after cutting is recommended.
Laser:	CO2
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	15	55	Light	30	15	Light	350	10
6mm	10	70				Medium	350	30
9mm	5	90				Dark	350	60

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

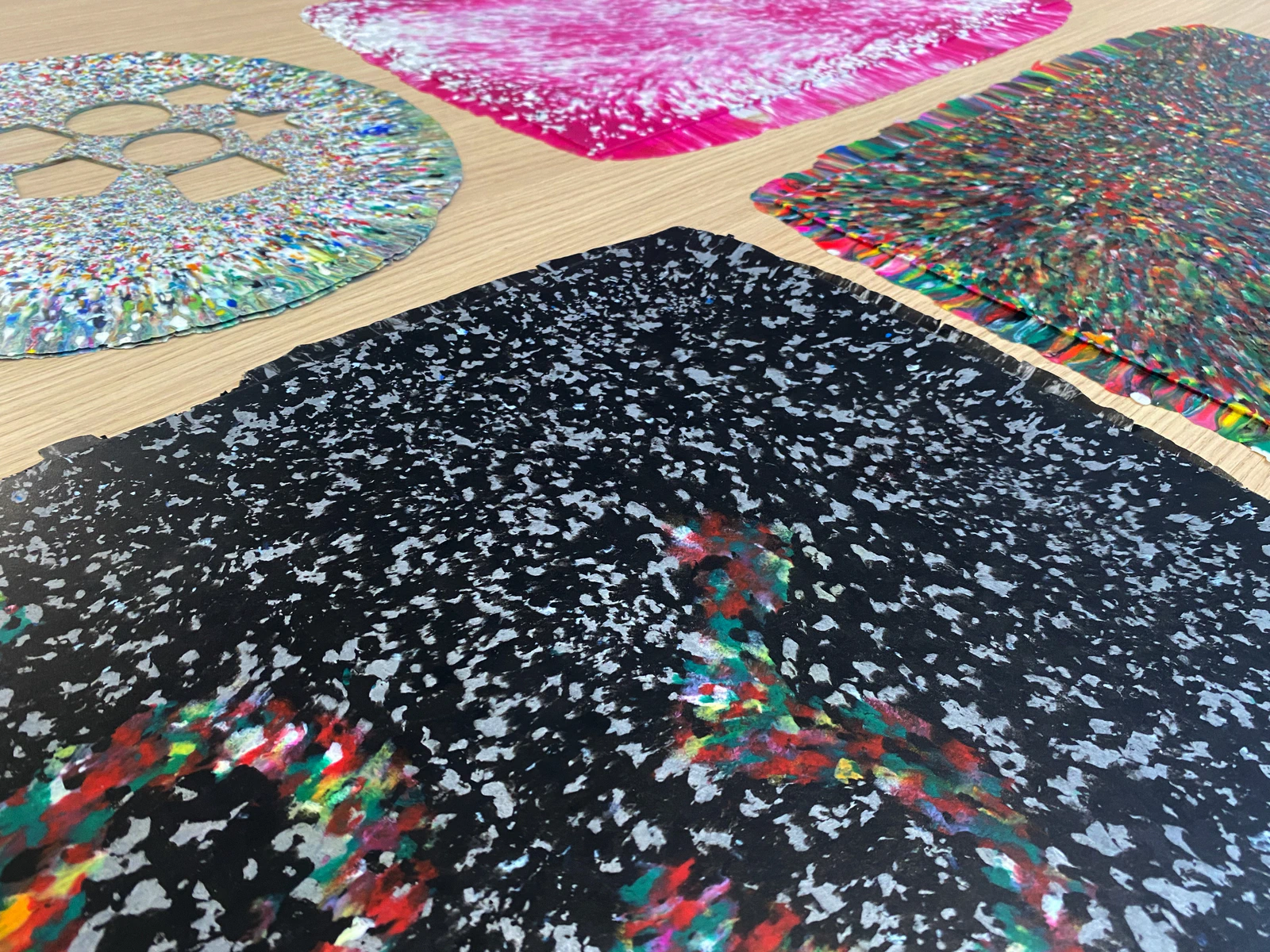

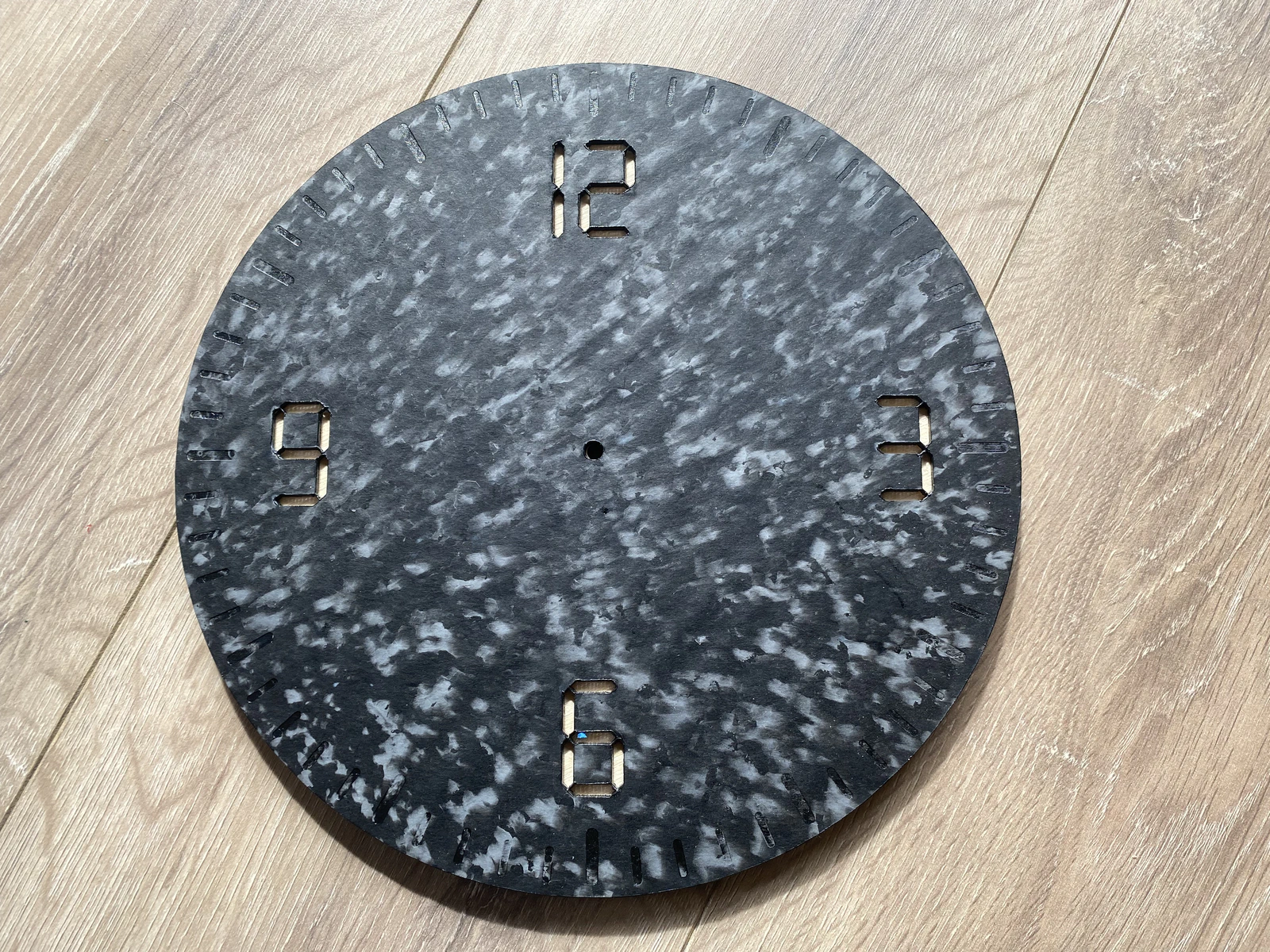

PLA

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	Pretty hard to find affordable
Material information:	We produce this environmentally friendly sheet material ourselves from 3D prints and leftover filament. It is relatively stiff, but not as strong as acrylic. Easy to bend with heat.
Laser:	CO2
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
≈2.5mm	30	55	Light	∞	∞	Light	∞	∞
			Medium	∞	∞	Medium	∞	∞
			Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

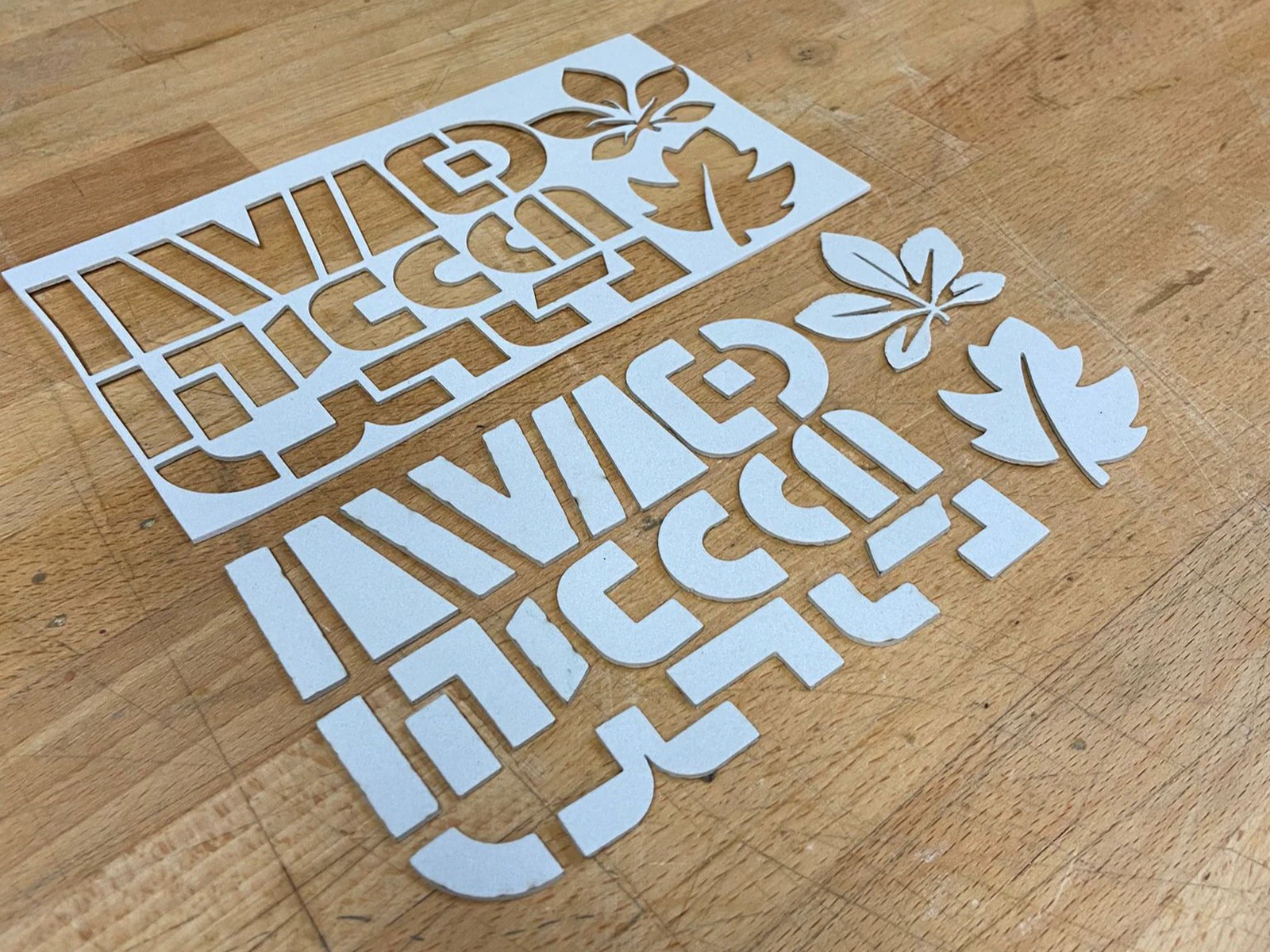

EVA foam

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	HEMA, makersonthemove from a source of wasteflow
Material information:	Light, strong and foamy material. Cut fast to prevent flames and smells, keep the lid closed a bit longer than usual
Laser:	CO2
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
2mm	40	11	Light	∞	∞	Light	∞	∞
			Medium	∞	∞	Medium	∞	∞
			Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

Papers #

Cardboard

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	None available
Material information:	This card is not filled yet –> placeholder information only
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

Corrugated Cardboard

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	None available
Material information:	This card is not filled yet –> placeholder information only
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

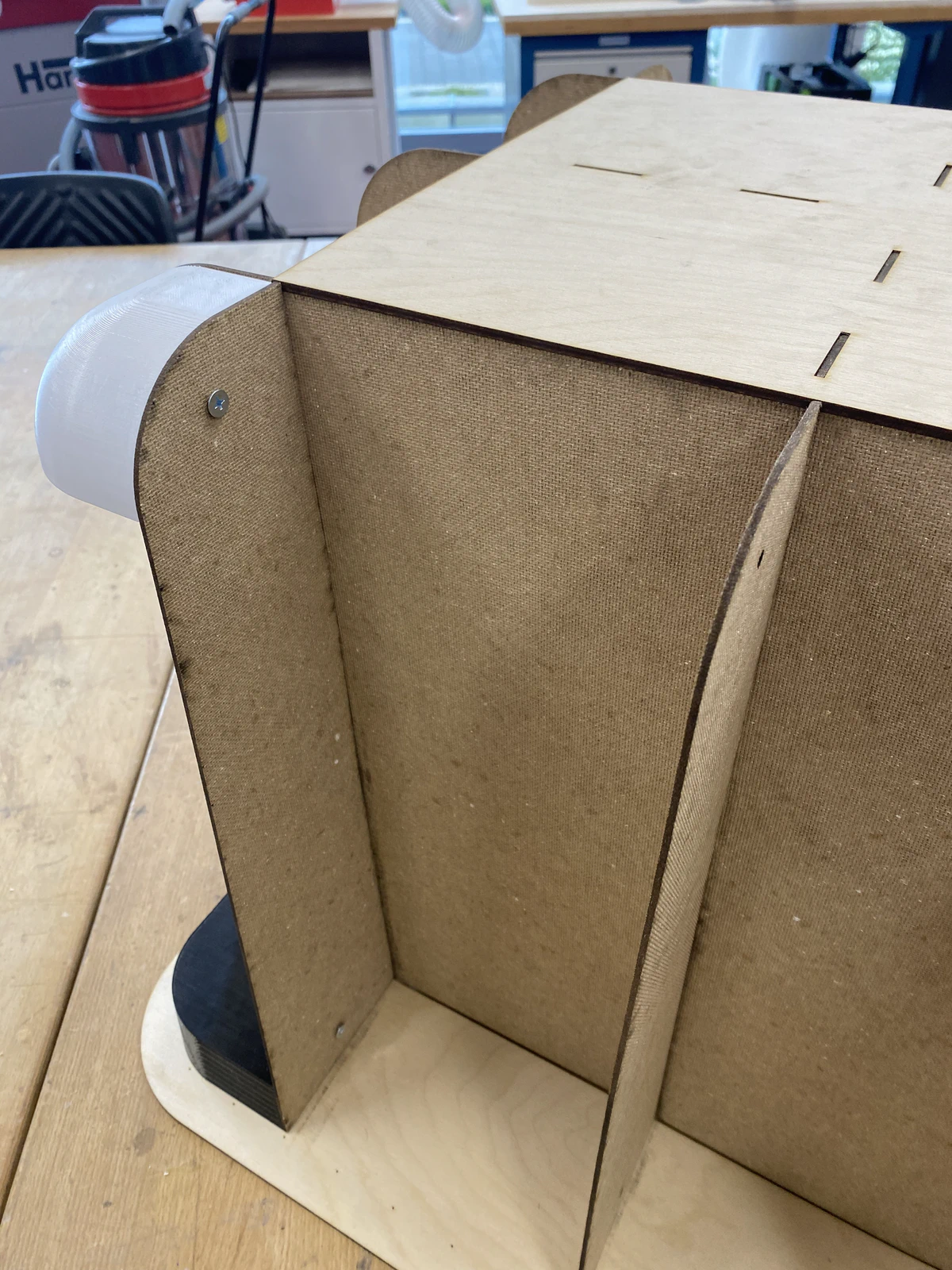

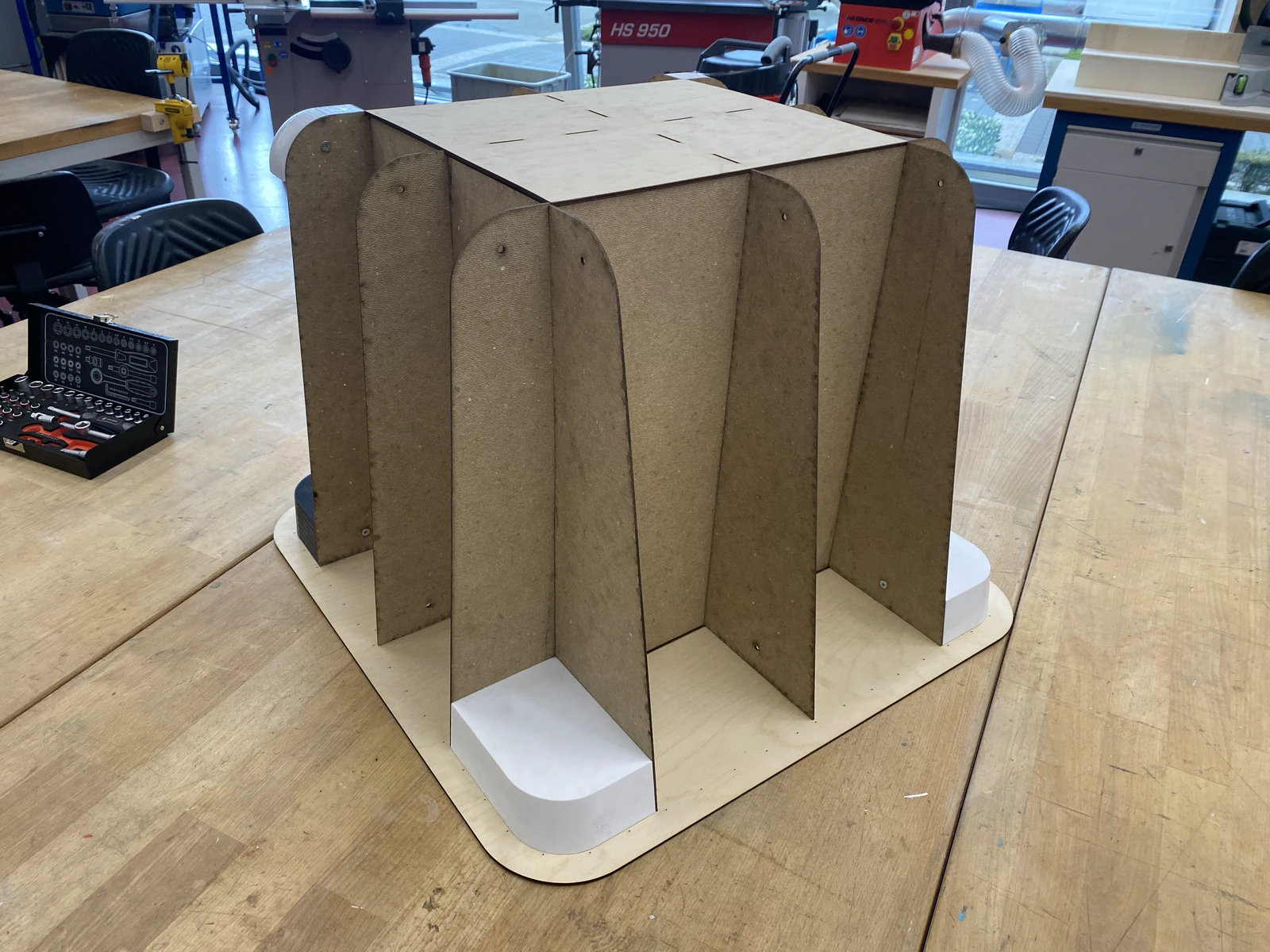

Ecor-1 Paper Fiber Panel

Show Settings

Recommended Source:	Fablab Arnhem (In Stock)
Material information:	Sustainable and affordable prototyping material made from recycled paper fibers. Strength and stiffness are comparable to MDF. Note: does not engrave well due to the uneven surface pattern.
Dimensions:	1200x600mm (2.5mm)
Datasheet:	Download (Technical)
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
2.5mmm	25	60	N/A			N/A

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
N/A			N/A			N/A

Materials

Fabrics #

Cotton

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	None available
Material information:	This card is not filled yet –> placeholder information only
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

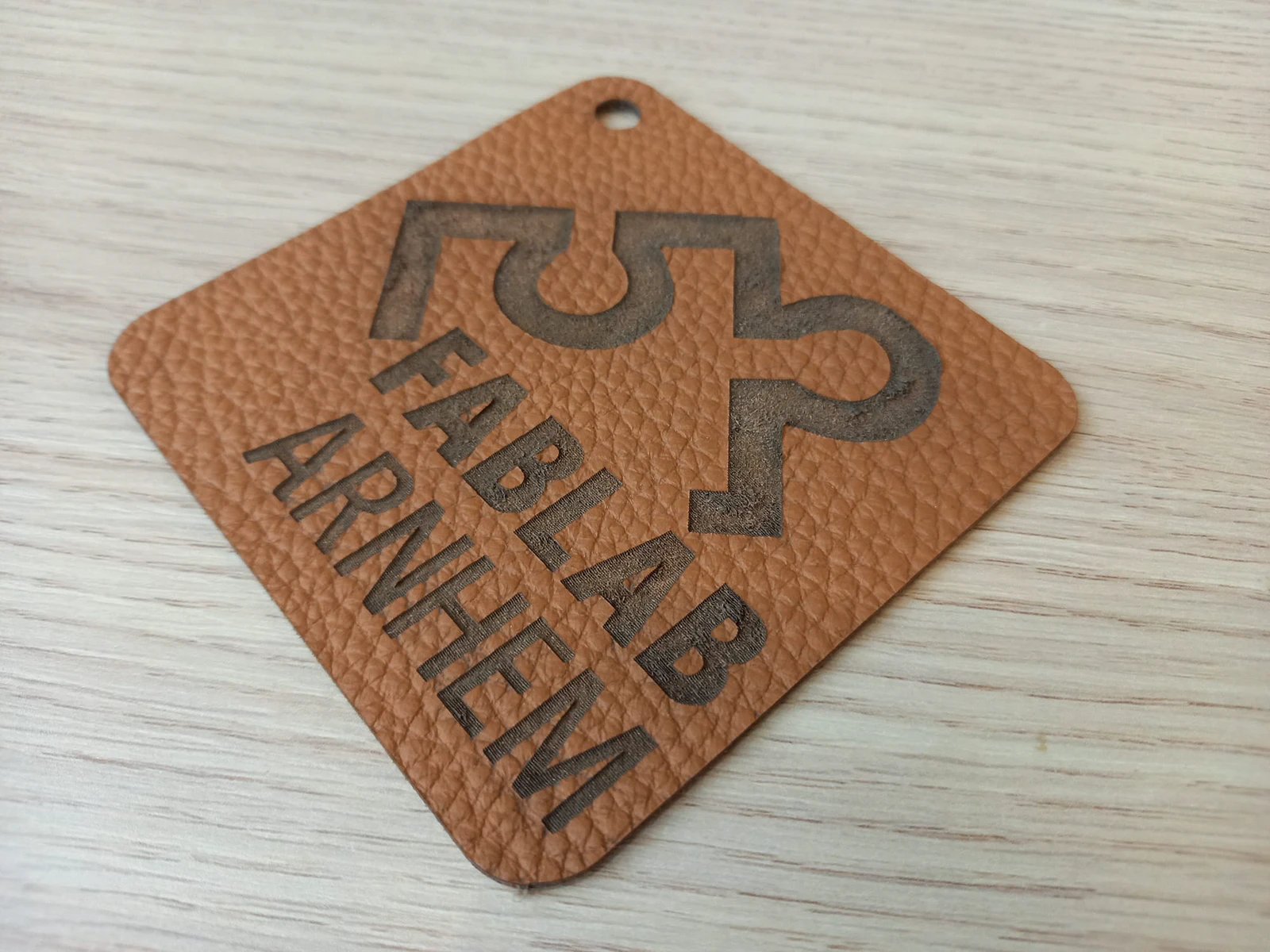

Leather

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	None available
Material information:	This card is not filled yet –> placeholder information only
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

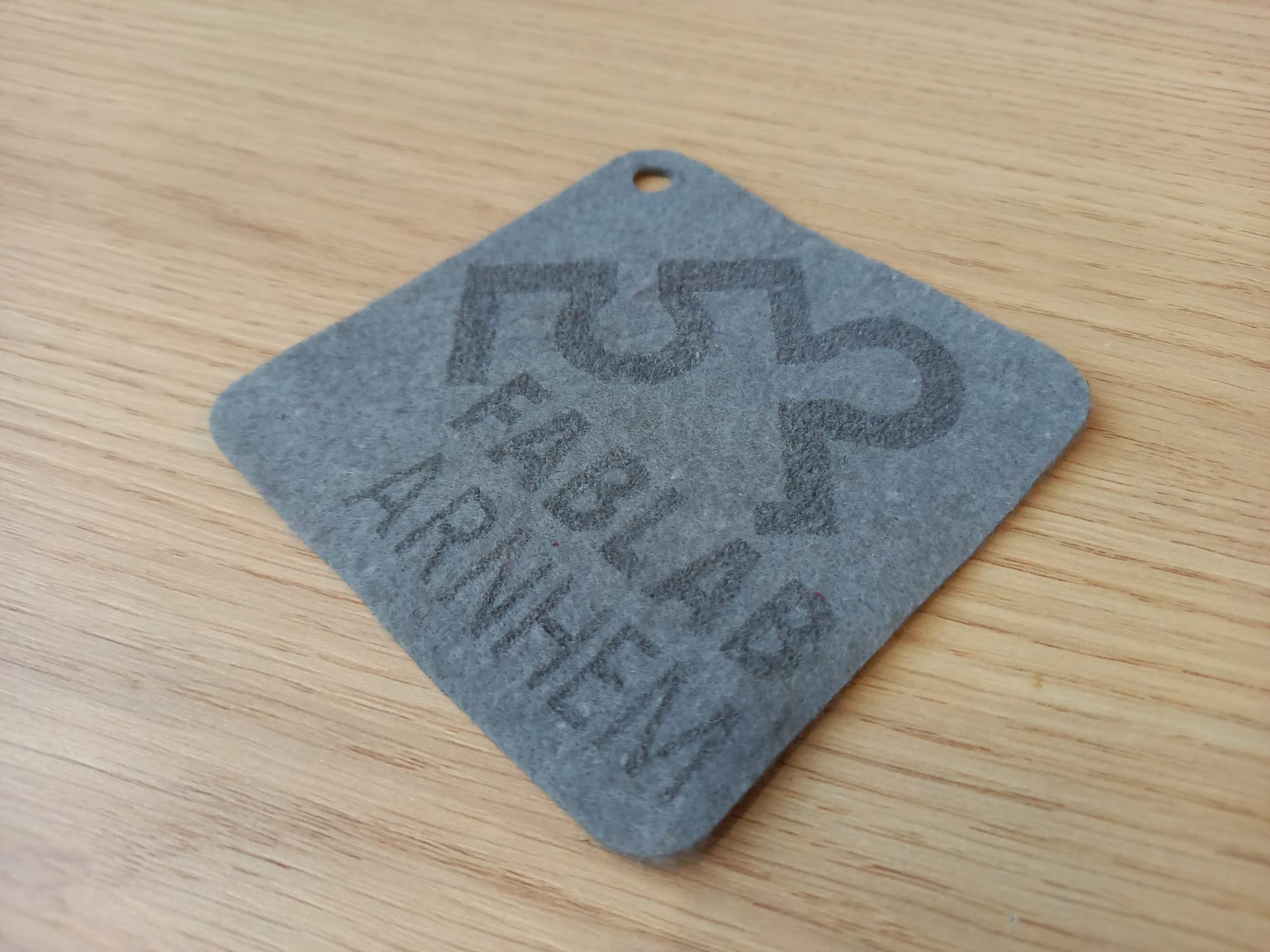

Felt

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	None available
Material information:	This card is not filled yet –> placeholder information only
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

Metals #

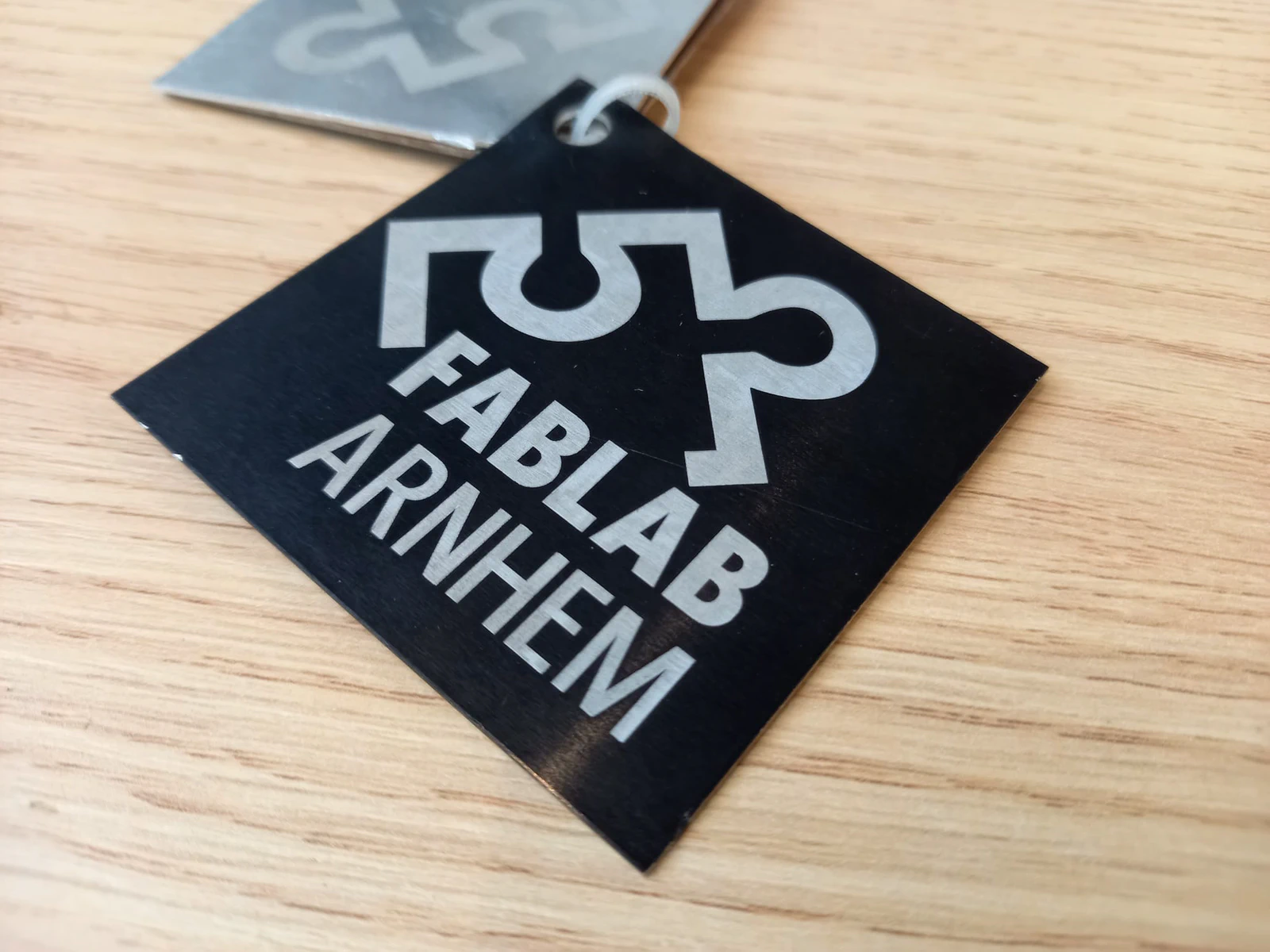

Anodized Aluminium

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	None available
Material information:	This card is not filled yet –> placeholder information only
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

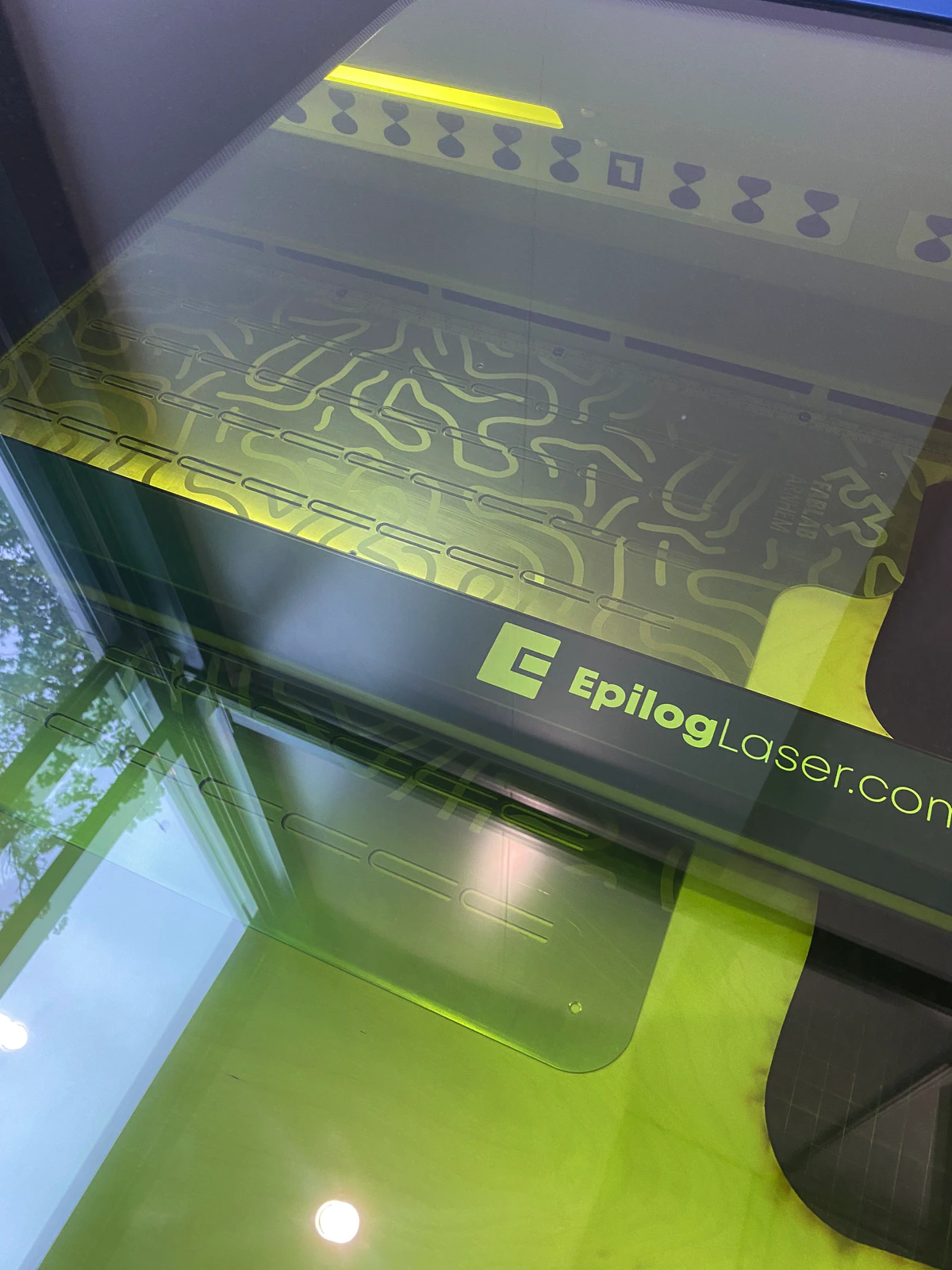

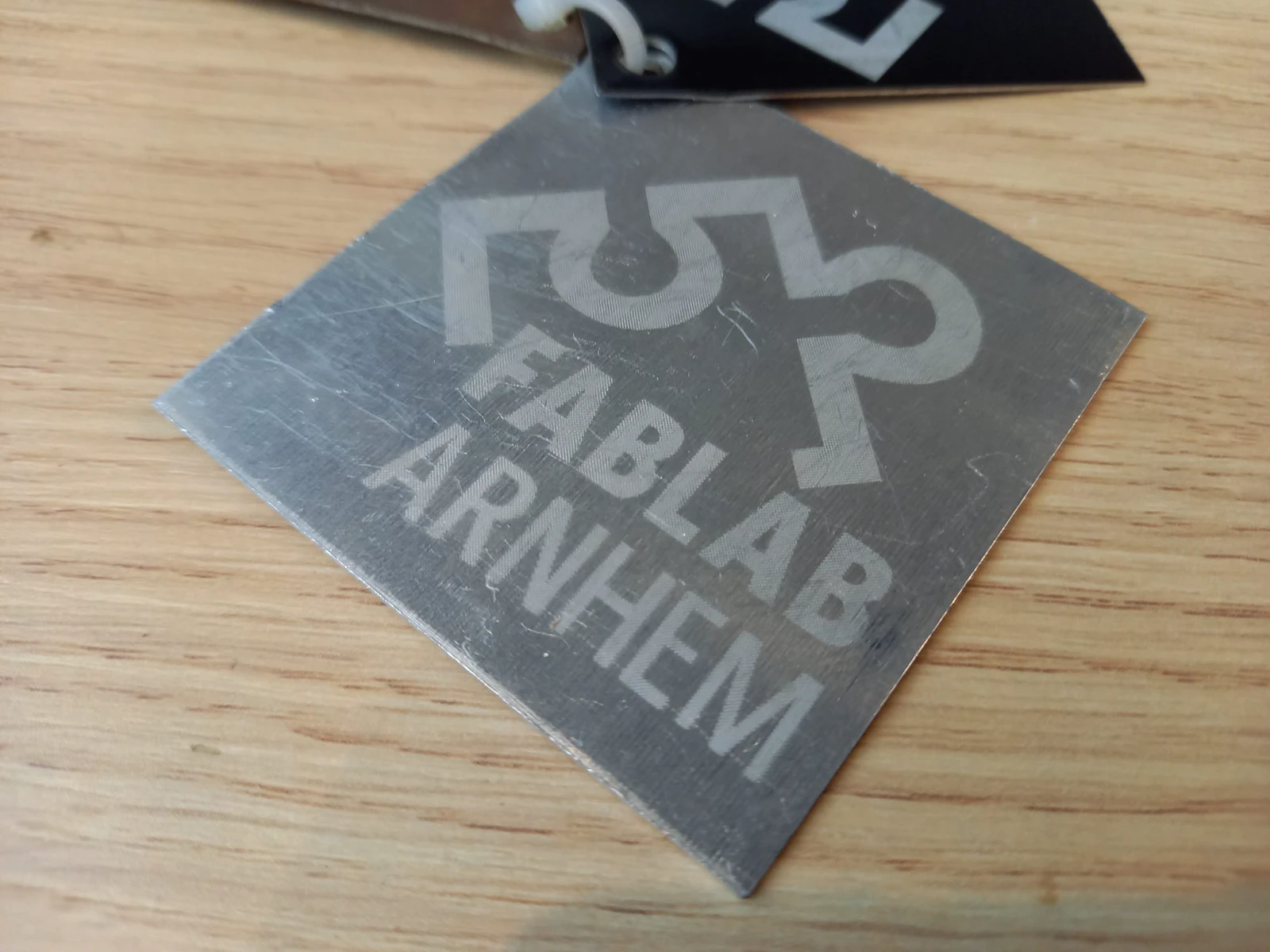

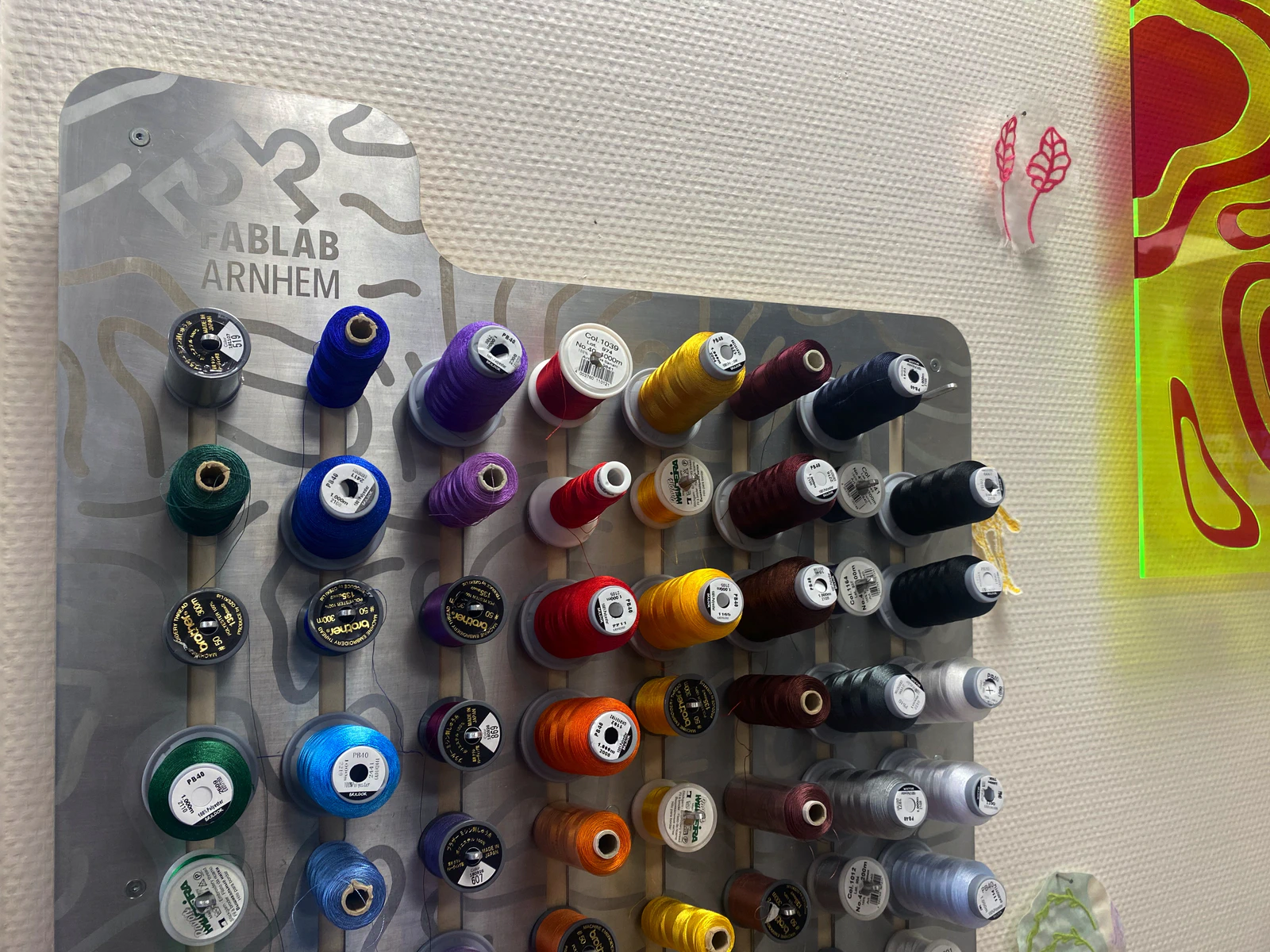

Bare Aluminium

Show Settings

Recommended Source:	No recommended source since our laser is mostly used for engraving existing objects.
Material information:	Bare aluminium tends to engrave very well, but it is recommended to protect your work afterwards with a clearcoat or vaseline spray to prevent oxidation of the engraving. Our laser can’t cut metal.
Laser:	Fiber
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
❌			❌			❌

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
❌			Normal	50	100	Normal	30	100

Materials

Bronze

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	None available
Material information:	This card is not filled yet –> placeholder information only
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

Other #

Glass

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	None available
Material information:	This card is not filled yet –> placeholder information only
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

Marble

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	None available
Material information:	This card is not filled yet –> placeholder information only
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

Ceramic

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	None available
Material information:	This card is not filled yet –> placeholder information only
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Materials

Plaster

Show Settings

Recommended Source:	Fablab Arnhem
Alternate Source:	None available
Material information:	This card is not filled yet –> placeholder information only
Images:

Speed in mm/s & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞

Speed & power in percentage

Vector Cut	Speed	Power	Vector Engraving	Speed	Power	Raster Engraving	Speed	Power
3mm	∞	∞	Light	∞	∞	Light	∞	∞
6mm	∞	∞	Medium	∞	∞	Medium	∞	∞
9mm	∞	∞	Dark	∞	∞	Dark	∞	∞
